Blow Off การทดสอบเครื่องช็อตลูกสูบด้วยโหลดด้านข้าง 4.6-5.6kn

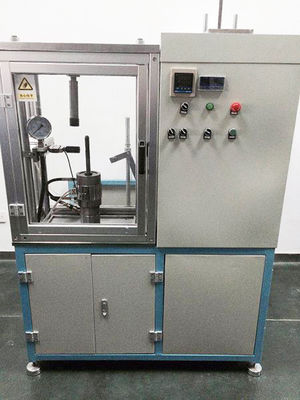

Shock Piston Blow - Off เครื่องทดสอบด้วยการโหลดด้านข้าง 4.6-5.6KN ใช้งานง่าย

วัตถุประสงค์ของการทดสอบนี้:

เพื่อตรวจสอบแรงเสียดทานของลูกสูบแถบไฟเบอร์เมื่อเพิ่มน้ำหนักที่แตกต่างกันการทดสอบดำเนินการโดยใช้แรงด้านข้างคงที่กับ

ลูกสูบระหว่างที่ความดันสะสมอยู่เหนือลูกสูบรับแรงเสียดทานเฉลี่ยโดยอัตโนมัติหลังจากทดสอบห้ารอบ

วิธีทดสอบ:

1. ใส่หลอดทดสอบลงในน้ำมันโช้คอัพเพื่อให้แน่ใจว่าน้ำมันอยู่ใน ID ของท่อ

2. ยึดลูกสูบเข้ากับก้านลูกสูบ

3. ใส่ก้านลูกสูบและท่อทดสอบลงในกระบอกสูบทำงาน

4. เปิดเครื่องและปรับเป็นโหมดอัตโนมัติ

5. เปิดซอฟต์แวร์ ตั้งค่าพารามิเตอร์ต่อไปนี้:

ความเร็ว: 1 มม. / วินาที

ระยะทาง: 60mm

รอบ: 5

6. คลิกปุ่มสลับกันเพื่อทดสอบการติดตั้งเครื่องเพื่อยืนยันว่าระดับความเสียดทานถูกต้องและน้ำมันกระจายตัวได้ดีใน ID

7. อย่าเพิ่มน้ำหนักเพื่อยืนยันการติดตั้งที่จุดเริ่มต้นและทำให้เป็นศูนย์สำหรับข้อมูล

8. คลิกปุ่มสลับกัน ลูกสูบจะเคลื่อนที่ที่ระยะชัก ± 30 มม. 5 รอบ

9. เพิ่มน้ำหนัก 7.5Kg, 15Kg, 22.5Kg, 45Kg ทำการทดสอบเดียวกันกับขั้นตอนข้างต้น บันทึกข้อมูลและเส้นโค้ง

10. หยุดการทดสอบ ลดน้ำหนัก และปิดเครื่อง

ภาพบางส่วนระหว่างการทดสอบ:

ขั้นตอนที่ 1: ติดตั้งลูกสูบลงในก้านลูกสูบที่เหมาะสม โดยสังเกตว่า OD ด้านบนควรอยู่ที่ด้านล่าง

ขั้นตอนที่ 2: ใส่ก้านลูกสูบทั้งหมดลงในท่ออย่างช้าๆ

ขั้นตอนที่ 3: ใส่ท่อทั้งหมดลงในตัวเรือนปิดผนึกที่ด้านล่าง

ขั้นตอนที่ 4: ติดตั้งตัวเรือนและฝาปิดแบบตายตัว

สภาพการทดสอบ:

ความได้เปรียบทางการแข่งขัน:

1.สามารถตรวจสอบผลแถบไฟเบอร์ได้

2. ใช้งานง่าย

3.การออกแบบเครื่องตามโรงงานโช้คอัพขนาดใหญ่ในโลก

4.สามารถทดสอบการเสียดสีและการทดสอบแรงระเบิดในเครื่องทดสอบเครื่องเดียวกันได้

5.สามารถรับเส้นโค้งหลังการทดสอบได้

แอปพลิเคชัน:

ลูกสูบแถบไฟเบอร์ทั้งหมดที่มีขนาดแตกต่างกันตั้งแต่ 20 มม. ถึง 45 มม

การแสดงภาพ
